1. Materiaali: kvartsilasi jgs1.jgs2. JGS3 voi läpäistä pitkälle ultravioletti-, näkyvän ja lähellä infrapunavaloa. Sillä on pieni lämpölaajenemiskerroin, hyvä kemiallinen stabiilisuus, kuplia, tasaiset juovat ja spektrikäyrät, jotka vaihtelevat välillä 200 nm - 2500 nm.
2. Pintamäärä: 0/0, 40/2080/50
3. Pintatarkkuus: 1/10 in, 1/4 to2 in
4. Paksuus: ±0.01mm±0.02mm
5. Keskipoikkeama: 5 kaari sekunti 1 kaariminuutti
6. Prosessin laajuus: ohuin paksuus on 0,2 mm
7, DuMo
8, ympyrä
Tuotteen kuvaus:
JGS1 kvartsilevy; Kvartsilevy
Zs-1 (kauko ultraviolettikvartsilasi) vastaa tuotemerkkiä JGS1
Se on erittäin puhdasta optista kvartsilasia sisältävää vetyfuusiota, joten se sisältää paljon hydroksyyliä (2000 PPM), sillä on erinomainen suorituskyky ultraviolettisäteilyn läpi, erityisesti lyhytaalto-ultraviolettialueella, sen suorituskyky on parempi kuin kaikki muut etäisyydellä lasin läpi, 185 mikronin läpäisykyvyllä voi saavuttaa 90%, synteettisellä kvartsilasilla on vahva absorirakenne, 7 rakeinen 0 absorp. Se on erinomainen optinen materiaali alueella 185-2500m.

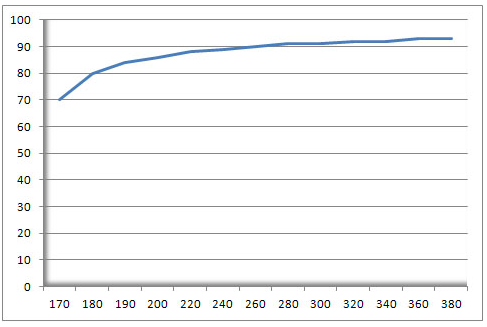

Lähetysspektri 1,0 mm:n paksuudella:
JGS2 kvartsilevy; Kvartsilevy
Zs-2 (ultravioletti kvartsilasi) vastaa merkkiä JGS2
Kvartsimateriaali ja vety-happiliekki tuottivat kvartsilasia, joka sisälsi useita PPM metalliepäpuhtauksia. Absorptiohuippu (hydroksyylipitoisuus 100-200 ppm) löydettiin aallonpituudella 2730 nm, juovia ja rakeinen rakenne. Se on hyvä materiaali 220-2500 metrin kaistalla.
Kvartsin ominaisuudet:
Kvartsilasilevy on erikoislasi, joka on valmistettu piidioksidista, joka on erittäin hyvä perusmateriaali. Kvartsilasilla on useita erinomaisia fysikaalisia ja kemiallisia ominaisuuksia, kuten: 1, korkean lämpötilan kestävyys. Kvartsilasin pehmenemispistelämpötila on noin 1730 ℃, jota voidaan käyttää pitkään 1100 ℃:ssa, ja suurin käyttölämpötila voi saavuttaa 1450 ℃ lyhyessä ajassa. 2. Korroosionkestävyys. Lisäksi fluorivetyhappo, kvartsilasi ja muut happamat aineet lähes mitään kemiallista reaktiota, sen haponkestävyys on keraaminen 30 kertaa, ruostumaton teräs 150 kertaa, erityisesti korkean lämpötilan kemiallinen vakaus, on kaikki muut tekniset materiaalit ovat vertaansa vailla. 3. Hyvä lämmönkestävyys. Sopeutua lasin lämpölaajenemiskerroin on hyvin pieni, kestää rajuja lämpötilan muutoksia, kvartsilasi lämmitetään noin 1100 ℃, laittaa huoneenlämpöiseen vesi ei räjähtää. 4. Hyvä valonläpäisykyky. Kvartsilasilla on hyvä läpäisykyky koko spektrikaistalla ultraviolettisäteilystä infrapunaan. Näkyvän valon läpäisevyys on yli 93%, erityisesti ultraviolettispektrialueella, suurin läpäisykyky voi olla yli 80. 5, kvartsilasin sähköeristyskyky on hyvä. Kvartsilasin vastusarvo vastaa tavallista lasia 10 000 kertaa, on erinomainen sähköeristysmateriaali, jopa huoneenlämpötilassa sillä on myös hyvä sähköinen suorituskyky.
Kemiallinen koostumus
| al | esim | noin | mg | ti | pb | mn | ni | co | cu | k | na | li | b |
| 45960 | 0,4-1 | 0,18 - 2 | 1 | 1.4 | 0.1 | 0.024 | 0.1 | - | 0.012 | 2 | 2 | 0.2 | 0.3 |

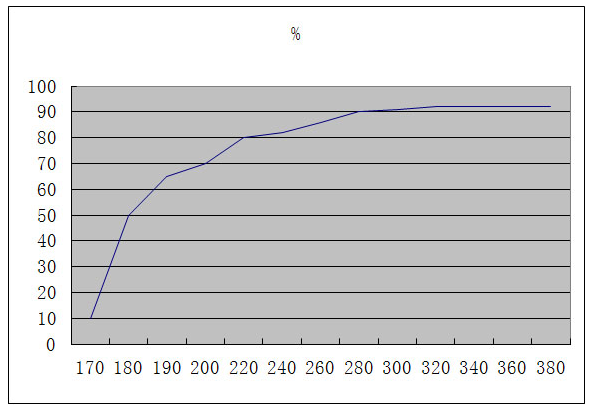

Lähetysspektri 1,0 mm:n paksuudella:
JGS3 kvartsilevy
HS (infrapuna optinen kvartsilasi) vastaava merkki JGS3
Kvartsimateriaalista ja tyhjiöelektrofuusiosta valmistettu kvartsilasi sisältää useita PPM metalliepäpuhtauksia. Pienet kuplat, rakeinen rakenne ja juovia, melkein ei (OH), sillä on korkea infrapunaläpäisevyys, yli 85 %:n läpäisykyky. Sitä sovelletaan optisiin materiaaleihin, joiden nauhaalue on 260-3500 m3.

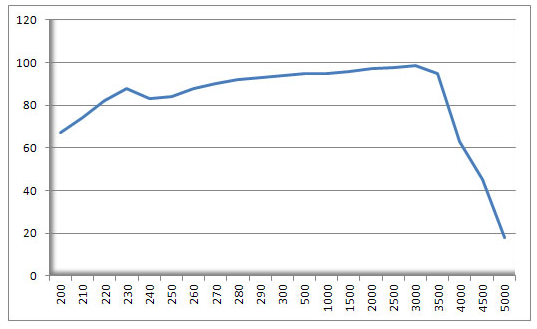

Lähetysspektri 1,0 mm:n paksuudella:
