Väritön optinen lasi on tarkkuusoptinen materiaali, joka on suunniteltu lähettämään näkyvää valoa minimaalisella absorptiolla, lähes ilman värisävyä ja tarkasti säädeltyä taittokäyttäytymistä. Toisin kuin tavallinen lasi, jota valmistetaan pääasiassa rakenteellisiin tai koristeellisiin tarkoituksiin, väritön optinen lasi on suunniteltu siten, että sen läpi kulkeva valo taipuu ja kulkee ennustettavasti, toistettavasti. Tämän ennustettavuuden ansiosta värittömästä optisesta lasista valmistetut linssit, prismat, suodattimet ja anturiikkunat voivat muodostaa tarkkoja kuvia ja ylläpitää johdonmukaista optista reittiä tuotantoerästä toiseen.
Käytännössä väritön optinen lasi saavuttaa tyypillisesti a näkyvän valon läpäisy yli 90 prosenttia 400–760 nanometrin kaistalla, ja tietyt formulaatiot läpäisevät 95 prosenttia. Koska lasi imee ja hajottaa hyvin vähän siihen tulevaa valoa, läpi kulkevat kuvat ja signaalit pysyvät terävinä ja värin muutos pysyy mahdollisimman pienenä.
Lähes neutraali värin siirto näkyvällä spektrillä
Matala dispersio vähentää kromaattista poikkeamaa
Vakaa taitekerroin yleisissä käyttölämpötiloissa
Soveltuu tarkkuusleikkaukseen, hiontaan ja pinnoitukseen
Fyysiset ja optiset ominaisuudet
Värittömän optisen lasin arvo tulee pienestä joukosta mitattavia ominaisuuksia, joita valmistajat valvovat sulatuksen ja hehkutuksen aikana. Jokainen näistä värittömän optisen lasin ominaisuuksista vaikuttaa materiaalin käyttäytymiseen optisessa järjestelmässä yksinkertaisesta suurennuslasista monielementtikameran linssiin.
Korkea näkyvän valon läpäisy
Läpäisykyky 400-760 nanometrin kaistalla on yleensä 90-95 prosenttia, mikä tarkoittaa, että suurin osa lasiin tulevasta valosta saavuttaa toiselle puolelle sen sijaan, että se absorboituisi tai siroutuisi. Korkeampi läpäisy pitää kuvat kirkkaina ja vähentää signaalihäviöitä laitteissa, kuten mikroskoopeissa ja analyyttisissa antureissa.
Matala dispersio ja korkea Abbe-luku
Dispersio kuvaa sitä, kuinka paljon materiaali taivuttaa valon eri aallonpituuksia eri määrin. Väritön optinen lasi, jossa on korkea Abbe-luku, levittää valoa vähemmän epätasaisesti pitäen punaiset, vihreät ja siniset aallonpituudet lähempänä samaa pistettä ja vähentäen kuvan reunojen värireunuksia.
Vakaat optiset vakiot lämpötilan muutoksen alla
Taitekerroin ja dispersiokerroin on muotoiltu niin, että ne muuttuvat vain vähän, kun ympäristön lämpötila nousee tai laskee. Tällä on merkitystä laitteissa, jotka toimivat ulkona, ajoneuvojen sisällä tai teollisuusympäristöissä, joissa lämpötilaa ei valvota tiukasti.
Mekaaninen ja kemiallinen kestävyys
Väritön optinen lasi kestää yleensä leikkaamista, hiomista, poraamista ja pinnoittamista halkeilematta tai menettämättä kiillotustaan, ja se kestää pinnan asteittaista hajoamista kosteuden tai lievän kemiallisen altistuksen seurauksena normaalin käsittelyn ja varastoinnin aikana.
Yleiset vertailualueet yleisille värittömälle optiselle lasille ominaisluokkia varten, esitetty vertailuasteikolla havainnollistamistarkoituksessa.
Läpäisykyky näkyvän spektrin poikki
Lähetyskyky ei ole täysin tasainen kaikilla aallonpituuksilla. Useimmat värittömät optiset lasit kohoavat asteittain spektrin violetista päästä, laajaa korkean läpäisevyyden tasannetta näkyvän alueen keskelle ja hieman kapenevat lähellä syvän punaisia aallonpituuksia, joiden tarkka muoto riippuu koostumuksesta ja fysikaalisesta paksuudesta.
Värittömän optisen lasin yleinen läpäisykäyrän muoto näkyvän kaistan poikki, esitetty havainnollistamistarkoituksessa eikä tietyn erän mittauksena.
Paksuudella on myös oma roolinsa. Ohuemmat osat läpäisevät enemmän valoa tietylle koostumukselle, minkä vuoksi optiset suunnittelijat määrittelevät materiaalityypin ja fyysisen paksuuden yhdessä, kun ne kohdistavat valmiin komponentin läpäisyarvon.
Väritön optinen lasi on ryhmitelty useisiin laajoihin ryhmiin koostumuksen perusteella. Jokainen perhe tasapainottaa läpäisyä, dispersiota, kovuutta ja prosessointikäyttäytymistä eri tavalla, joten oikea valinta riippuu rakennettavasta optisesta järjestelmästä.
Arvioitu taitekerroin lasiperheittäin, tarkoitettu yleiseen vertailuun yhden toimittajan spesifikaation sijaan.
Väritön optinen lasi verrattuna tavalliseen lasiin
Tärkein ero värittömän optisen lasin ja tavallisen lasin välillä ei ole ulkonäkö vaan hallinta. Tavallinen ikkuna- tai säiliölasi valmistetaan pääasiassa rakenteellisen ja visuaalisen standardin mukaisesti, kun taas väritön optinen lasi valmistetaan yhtenäisen optisen standardin mukaan, mikä tarkoittaa, että taitekerroin, läpäisykyky ja pintatarkkuus tarkistetaan ja pidetään tiukan toleranssin sisällä erästä toiseen.
Laadullinen vertailu viiden tehokkuusulottuvuuden välillä, arvioitu asteikolla yhdestä viiteen esimerkkinä.
Väritön optinen lasi saa yleensä korkeammat pisteet optisen kirkkauden ja dispersion hallinnassa, koska nämä kaksi tekijää on erityisesti suunniteltu sulatuksen aikana, kun taas tavallisia lasikoostumuksia ei säädetä optisen suorituskyvyn mukaan.
Valmistusprosessi ja rakennesuunnittelu

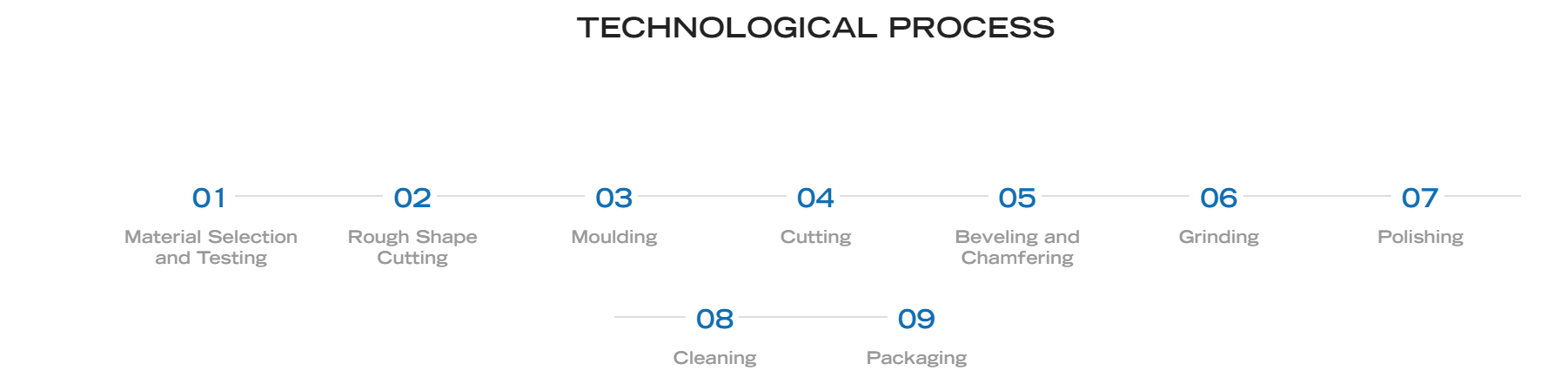

Värittömän optisen lasin valmistuksessa on useita ohjattuja vaiheita, joista jokainen vaikuttaa valmiin osan lopulliseen läpäisyyn, pintatarkkuuteen ja mekaaniseen luotettavuuteen.
Raaka-aineen annostelu ja sulatus valvotussa lämpötilassa
Hidas hehkutus vähentää sisäistä jännitystä ja vakauttaa taitekerrointa
Tarkkuushionta vaadittuun kaarevyyteen tai tasaisuuteen
Hienokiillotus optisen pinnan viimeistelyn saavuttamiseksi
Valinnainen pinnoite heijastuksenesto- tai spektrisuodatukseen
Yksinkertaistettu rakennenäkymä valmiista värittömästä optisesta lasilohkosta hionnan, kiillotuksen ja pinnoituksen jälkeen.
Värittömän optisen lasin tärkeimmät sovellukset
Koska se siirtää valoa ennustettavasti ja säilyttää muotonsa tarkan käsittelyn ansiosta, värittömän optisen lasin sovellukset ulottuvat monenlaisiin laitteisiin, joissa kuvanlaadulla tai signaalin tarkkuudella on merkitystä.
Värittömän optisen lasin käytön suhteellinen painotus alakohtaisesti, esitetty havainnollistamistarkoituksessa, ei markkinatutkimuksen lukuna.
Optiset instrumentit such as microscopes, telescopes, and rangefinders
Lääketieteelliset ja biokemialliset analyysilaitteet
Elektroniset laiteikkunat, anturisuojukset ja näyttökomponentit
Ilmailun ja tieteellisen tutkimuksen laitteet
Laboratorio- ja koulutusoptiset esittelytyökalut
Värittömän optisen lasin valmistajan tai toimittajan valitseminen
Luotettavan värittömän optisen lasin valmistajan valitseminen vaikuttaa sekä valmiiden komponenttien suorituskykyyn että yhtenäisyyteen koko tuotantojakson ajan. Muutama käytännön seikka kannattaa tarkistaa ennen näytetilauksen tekemistä.
Prosessointialue, koska leikkaus, hionta, kiillotus ja pinnoitus yhdessä laitoksessa vähentää käsittelyn vaihtelua vaiheiden välillä
Erän tasaisuus, joten taitekerroin ja läpäisykyky pysyvät tiukan toleranssin sisällä tuotantojaksosta toiseen
Räätälöintimahdollisuus, koska koot, kaarevuus ja pinnoitusvaatimukset vaihtelevat usein projektien välillä
Testausmahdollisuus, koska talon mittauslaitteet tukevat optisten vakioiden tarkistamista ennen osien toimitusta
Selkeä viestintä ja tekninen tuki eritelmän viimeistelyn ja näytteiden ottamisen aikana
Värittömän optisen lasin toimittajaa etsivät ostajat vertailevat usein alueellisia tuotantokanavia osana tätä prosessia. Värittömän optisen lasin valmistaja Kiinassa voi tarjota integroitua prosessointia raakalasista valmiisiin, päällystettyihin komponentteihin yhdessä toimitusketjussa, mikä lyhentää viestintäjaksoja tilaustilauksissa ja toistuvassa tuotannossa.
Tuotantotausta ja tuotantokapasiteetti
Värillisen ja värittömän optisen lasin tuotantoa sekä lasin silkkipainatusta ja karkaisua on harjoitettu tehtaallamme vuodesta 1996 lähtien noin 10 000 neliömetrin alueella Jiangsun maakunnassa. Optiset komponentit -divisioona keskittyy värillisiin ja värittömiin optisiin lasisuodattimiin, jotka kattavat ultravioletti- ja näkyvän valon alueen sekä lähi-infrapuna- ja infrapuna-alueen, ja yli sata lasituotevariaatiota käsitellään paikan päällä.
Paikan päällä olevat prosessointilaitteet tukevat leikkaamista, hiontaa, kiillotusta ja pinnoitusta sekä talon testauslaitteita, joita käytetään optisen suorituskyvyn tarkistamiseen ennen osien pakkaamista kuljetusta varten. Tuotettuja komponentteja käytetään optisissa instrumenteissa, lääketieteellisissä ja biokemiallisissa instrumenteissa, analyyttisissa instrumenteissa, elektroniikassa, ilmailussa sekä tutkimus- tai koulutusympäristöissä, ja OEM- ja ODM-käsittely on saatavilla yksittäisten asiakkaiden pyytämiä mukautettuja väritöntä optista lasia varten.
Usein kysytyt kysymykset
Q1. Mikä on väritön optinen lasi
Se on optista lasia, joka on suunniteltu korkeaan näkyvän valon läpäisevyyteen ja minimaaliseen värisävyyn. Sitä käytetään silloin, kun tarvitaan tarkkaa valon hallintaa yleisen rakenteellisen tai koristeellisen käytön sijaan.
Q2. Mihin väritöntä optista lasia käytetään
Sitä käytetään optisissa, lääketieteellisissä, analyyttisissa ja elektronisissa laitteissa linsseissä, prismoissa, instrumenttiikkunoissa, anturien suojuksissa ja suodattimissa.
Q3. Mitä eroa on värittömällä optisella lasilla ja tavallisella lasilla
Tavallinen lasi valmistetaan pääasiassa rakenteellisen ja visuaalisen standardin mukaisesti, kun taas väritön optinen lasi valmistetaan ja testataan yhdenmukaisten optisten vakioiden, kuten taitekertoimen ja läpäisevyyden, mukaisesti.
Q4. Mikä tekee optisesta lasista erilaisen kuin normaali lasi
Optista lasin koostumusta ja jäähdytystä ohjataan erityisesti valon taipumisen ja materiaalin läpi kulkemisen hallitsemiseksi, mihin normaali lasintuotanto ei kohdistu.
Q5. Onko optinen lasi täysin väritön
Useimmat värittömät optiset lasit on muotoiltu niin lähellä neutraalia kuin käytännöllistä, vaikka hyvin heikko sävy saattaa joskus jäädä koostumuksesta ja paksuudesta riippuen.
Q6. Onko väritön optinen lasi läpinäkyvä
Kyllä, läpinäkyvyys on yksi sen määrittelevistä ominaisuuksista, jota tukevat korkea näkyvän valon läpäisevyys ja kiillotettu, vähän sironta pintaviimeistely.
Q7. Mitkä ovat värittömän optisen lasin ominaisuudet
Värittömän optisen lasin tärkeimpiä ominaisuuksia ovat korkea läpäisykyky, alhainen dispersio, vakaat optiset vakiot lämpötilan muutoksissa sekä hyvä mekaaninen ja kemiallinen kestävyys.
