Mihin väritöntä optista lasia käytetään?

Väritön optinen lasi Sitä käytetään erittäin monilla eri teollisuudenaloilla – tarkkuustieteellisistä instrumenteista ja lääketieteellisistä kuvantamisjärjestelmistä kuluttajakameroihin, puolustusoptiikkaan ja arkkitehtonisiin laseihin. Sen ominaispiirre on poikkeuksellisen korkea näkyvän valon läpäisykyky käytännössä ilman selektiivistä absorptiota tai värjäytymistä, mikä tekee siitä perusmateriaalin kaikkialla, missä valoa on ohjattava, kohdistettava, jaettava tai suodatettava mahdollisimman tarkasti. Toisin kuin tavallinen ikkunalasi, väritön optinen lasi on suunniteltu tarkan taitekerroinmäärityksen, erittäin alhaisen sisäisen kuplapitoisuuden ja nanometreinä mitatun pinnan tasaisuuden toleranssien mukaisesti.

Termi kattaa joukon tarkasti muotoiltuja lasityyppejä – mukaan lukien optinen kruunulasi , borosilikaattiversiot ja erittäin puhdas kvartsilasi – jokainen optimoitu tietyille aallonpituusalueille, ympäristöolosuhteille ja mekaanisille vaatimuksille. Optisten kokoonpanojen parissa työskenteleville insinööreille, hankintaasiantuntijoille ja järjestelmäsuunnittelijoille on tärkeää ymmärtää, mikä tyyppi sopii mihinkin sovellukseen.

Mikä tekee värittömästä optisesta lasista eron tavallisesta lasista

Teollisen floatlasin ja tarkkuusoptisen lasin välinen ero ei ole vain selkeys – se heijastelee perustavanlaatuisesti erilaisia valmistusfilosofioita, raaka-aineiden puhtausstandardeja ja tuotannon jälkeisiä testausprotokollia. Korkean läpäisevyyden omaava optinen lasi saavuttaa näkyvän valon läpäisynopeudet 92 % tai enemmän pintaa kohden , kun taas tavallinen floatlasi läpäisee tyypillisesti vain 80–87 % rautaoksidipitoisuuden ja pintavirheiden vuoksi.

Tarkkuusoptisen lasin tärkeimmät erottavat ominaisuudet ovat:

• Taitekertoimen homogeenisuus: Vaihtelu yksittäisen aihion välillä, jonka arvo on ±1 × 10⁻⁵ tai parempi korkealaatuisessa materiaalissa
• Kupla- ja inkluusioluokka: Laskettu ja luokiteltu ISO 10110 -standardien mukaisesti; Arvosana 0 sallii olennaisesti nolla näkyvää sulkeumaa
• Striae-luokka: Lasin homogeenisuusjuovien mittaus, jotka vääristävät aaltorintamaa; optista laatua olevat lasikohteet, luokka A (ei havaittavia juovia)
• Stressin kahtaistaitteisuus: Valmistuksen jäännösjännitys hehkutetaan alle 10 nm/cm polarisaatioartefaktien estämiseksi
• Pintalaatu: Scratch-dig-määritykset ilmaistuna 10-5 tai 20-10 per MIL-PRF-13830B tarkkuuspinnoille

Yllä oleva kaavio havainnollistaa merkittävää läpäisyeroa tarkkuusoptisten lasilaatujen ja arkkitehtonisen standardilasin välillä. Jopa a 10–15 % parannus läpäisyyn tarkoittaa suoraan mitattavissa olevaa kuvan kontrastia, anturin signaali-kohinasuhdetta ja järjestelmän tehokkuutta – mikä selittää, miksi tarkkuusoptinen lasi vaatii korkeampia materiaalimäärityksiä kaikissa fotonikriittisissä sovelluksissa. Monielementtioptisissa järjestelmissä viiden tai kymmenen linssielementin pinta-alakohtaisten läpäisyhäviöiden kumulatiivinen vaikutus tekee tästä erosta toiminnallisesti kriittisen.

Teollisuuden värittömän optisen lasin ensisijaiset sovellukset

Tarkka optinen lasi toimii perusmateriaalina käytännössä kaikissa järjestelmissä, jotka vaativat hallittua valokäsittelyä. Sen sovellukset kattavat teollisuuden terveydenhoidosta ilmailuteollisuuteen, ja kussakin yhteydessä käytettävä lasityyppi valitaan vastaamaan kyseisen sovelluksen ainutlaatuisia aallonpituus-, ympäristö- ja mekaanisia vaatimuksia.

Lääketieteellinen ja tieteellinen instrumentointi

Lääketieteellisessä kuvantamisessa – mukaan lukien mikroskopia, endoskopia, oftalmologian laitteet ja virtaussytometria – värittömän optisen lasin on tarjottava tasainen optinen suorituskyky sterilointiolosuhteissa, lämpösyklissä ja altistumisessa puhdistusaineille. D263T väritön optinen lasi , ohutta borosilikaattilasia, joka on valmistettu tiukoille paksuustoleransseille, käytetään laajalti mikroskoopin objektilasien kansilasina ja ikkunamateriaalina mikrofluididiagnostiikkalaitteissa. Sen alhainen autofluoresenssi on välttämätön fluoresenssimikroskooppisovelluksissa, joissa taustavalo muuten peittäisi mitattavan signaalin.

Biokemialliset analysaattorit luottavat optisiin kennoihin, jotka on valmistettu korkean läpäisevyyden omaava optinen lasi mittaamaan näytteiden absorbanssia UV-näkyvillä aallonpituusalueilla. Yksittäinen 0,005 AU:n absorbanssimittausvirhe kliinisen kemian analysaattorissa voi johtaa diagnostiseen virheeseen – mikä tarkoittaa, että materiaalin läpäisevyyden johdonmukaisuus ja vapaus sisäisistä vioista on suoraan yhteydessä potilasturvallisuustuloksiin.

Valokuvaus, elokuvateatteri ja kuluttajaoptiikka

Kameran linssit, teleskooppiobjektiivit, binokulaariset prismajärjestelmät ja projektorin optiikka ovat suurimpia sovelluksia läpinäkyvä optinen linssilasi . K9 (BK7) väritön optinen lasi – borosilikaattikruunulasi, jonka taitekerroin on 1,5168 ja Abbe-luku 64,17 – on ehkä maailman laajimmin käytetty optinen lasi, joka esiintyy kaikessa älypuhelimen linssimoduuleista tutkimustason mikroskooppien objektiiveihin ja lasersäteen laajentimiin.

Prisma väritön optinen lasi komponentit ovat kriittisiä kiikareissa, etäisyysmittareissa ja spektrometreissä, joissa Porro- tai kattoprismakokoonpanot taittavat optisen reitin säilyttäen samalla täyden kuvanlaadun. Materiaalissa on oltava erittäin alhainen juovapitoisuus – lasin epähomogeenisuus aiheuttaa aaltorintaman vääristymiä, jotka näkyvät pienentyneenä kuvan terävyytenä suurella suurennuksella.

Puolustus-, ilmailu- ja valvontaoptiikka

Armeijan ja ilmailun optiset järjestelmät asettavat vaativimmatkin vaatimukset värittömälle optiselle lasille – vaativat suorituskykyä äärimmäisillä lämpötiloilla (−60°C – 120°C), kestävyyttä kosteudelle, hiekalle ja sienihyökkäykselle sekä mittojen vakautta tärinä- ja iskukuormituksen alaisena. Lämpökuvausjärjestelmät, laseretäisyysmittarit, yönäkölaitteet ja ohjusten ohjausikkunat käyttävät kaikki erikoistunutta optista lasia, joka täyttää MIL-SPEC-standardit. Väritön kvartsi optinen lasi on erityisen suosittu UV-säteilyä läpäisevissä sotilaallisissa sovelluksissa sen vähäisen lämpölaajenemisen ja säteilykovuuden vuoksi.

Puolijohdevalolitografia ja elektroniikka

Puolijohteiden valmistuksessa tarvitaan valokuvamaski-substraatteja, kiekkojen tarkastusoptiikkaa ja UV-valotusjärjestelmiä tarkkuus optinen lasi poikkeuksellinen UV-läpäisevyys ja lähes nolla lämpölaajenemiskerroin (CTE). Syvä-UV-litografiassa käytetyllä 193 nm:n ArF-eksimeerilaserin aallonpituudella vain synteettinen sulatettu piidioksidi – värittömän kvartsioptisen lasin puhtain muoto – tarjoaa riittävän läpäisevyyden ja säteilynkestävyyden. Jopa pieni CTE-epätasaisuus ristikkoaihion poikki muuttaisi piirteiden paikkoja lämpösyklin aikana, mikä aiheuttaa viivanleveyden säätövirheitä alinanometrin asteikolla.

Värittömän optisen lasin teollisuuden kysynnän jakelu

Tarkkuusoptisen lasin maailmanlaajuinen kysyntä on jakautunut epätasaisesti eri toimialoilla: kulutuselektroniikka ja kuvantaminen edustavat suurinta volyymisegmenttiä ja puolustus-/ilmailuala edustaa suurinta kiloarvoltaan segmenttiä. Tämän jakelun ymmärtäminen auttaa valmistajia ja ostajia ennakoimaan erittelyvaatimuksia ja toimitusketjun prioriteetteja.

Kulutuselektroniikka – mukaan lukien älypuhelinten kamerat, AR/VR-kuulokkeiden optiikka ja kannettavan tietokoneen verkkokameramoduulit – kattavat lähes 38 % maailman värittömän optisen lasin kysynnästä , jota ohjaa korkean suorituskyvyn kuvantamisjärjestelmien säälimätön miniatyrisointi. Lääketieteellinen ja tieteellinen sektori seuraa 22 prosentin osuudella, mikä kuvastaa tasaista kasvua diagnostiikan, genomiikan instrumentoinnin ja hoitopisteiden testauslaitteiden osalta. Vaikka puolustus- ja puolijohdesegmentit ovatkin pienempiä, ne edustavat suhteettoman korkeita teknisiä eritelmiä ja laatuvaatimuksia, ja niihin liittyy usein räätälöityjä lasikoostumuksia, joita ei ole saatavilla vakioluettelotarjouksista.

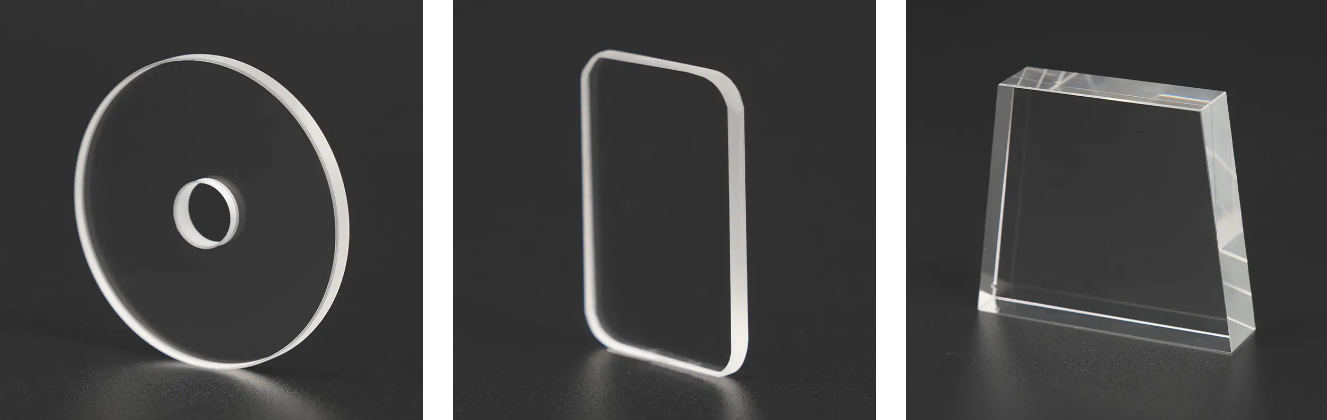

Värittömien optisten lasien tyypit ja niiden erityiset käyttötapaukset

Kaikki värittömät optiset lasit eivät ole keskenään vaihdettavissa. Jokaisessa koostumuksessa on ainutlaatuinen yhdistelmä taitekerrointa, dispersiota, lämpöominaisuuksia, kemiallista kestävyyttä ja työstettävyyttä, mikä tekee siitä sopivan tiettyihin sovelluksiin. Alla on vertaileva yleiskatsaus ensisijaisiin tyyppeihin:

Oikean tyypin valitseminen ei ole vain suorituskykypäätös, vaan myös taloudellinen päätös. Väritön kvartsi optinen lasi tarjoaa vertaansa vailla olevan UV-suorituskyvyn ja lämpöstabiilisuuden, mutta sitä on huomattavasti vaikeampi työstää kuin K9-lasia, mikä vaatii timanttityökaluja ja pitkiä kiillotusjaksoja. Näkyvän valon sovelluksissa, joissa UV-suorituskykyä ei vaadita, K9- tai B270-lasi tarjoaa tyypillisesti vastaavan optisen laadun alhaisemmilla valmistuskustannuksilla ja nopeammalla läpimenoajalla.

Optinen kruunulasi ja sen rooli linssien suunnittelussa

Optinen kruunulasi — määritellään suhteellisen alhaisen taitekertoimen (nd < 1,60) ja alhaisen dispersion (Abbe-luku > 55) yhdistelmällä — on akromaattisen kaksoislinssin suunnittelun selkäranka. Pariksi liitettynä piikivilasin kanssa (korkeampi indeksi, suurempi dispersio) sementoidussa duplettikokoonpanossa, kruunulasi korjaa kromaattista poikkeamaa – yksinkertaisten linssien taipumusta kohdistaa valon eri aallonpituudet eri kohtiin, mikä aiheuttaa kuvissa värihajoja.

Akromaattinen duplettiperiaate, joka esiteltiin ensimmäisen kerran 1700-luvulla, on edelleen aktiivisessa käytössä kaikessa kiväärin tähtäimistä ja kameroiden teleobjektiivista tähtitieteellisiin refraktoriin ja teollisiin konenäköjärjestelmiin. K9-lasi toimii optisena kruunulasina monissa näistä järjestelmistä, ja se on yhdistetty raskaampien piilasien kanssa, jotta saavutetaan vaadittu kromaattinen korjaus ilman eksoottisempien lasityyppien kustannuksia.

Yllä olevat läpäisykäyrät paljastavat määrittävän eron lasityyppien välillä: väritön kvartsi optinen lasi säilyttää yli 80 %:n läpäisykyvyn noin 200 nm syvästä UV-säteilystä 2 500 nm:n keski-infrapunaan, joten se on ainoa todella laajakaistavaihtoehto. K9- ja B270-optinen lasi, vaikka se on erinomaista näkyvällä alueella (380–780 nm), muuttuu läpinäkymättömäksi noin 330 nm:n alapuolella – suljetaan pois UV-pohjaiset sovellukset, kuten valohoitolaitteet, UV-spektroskopia ja puolijohdevalotustyökalut. Järjestelmäsuunnittelijoille tämä spektriselektiivisyys on yhtä tärkeä ominaisuus kuin taitekerroin määriteltäessä lasikomponentteja.

Uudet sovellukset: autoteollisuus, AR/VR ja aurinkosähkö

Perinteisen optiikan lisäksi väritön optinen lasi on yhä keskeisempi seuraavan sukupolven teknologia-alustoilla, jotka muokkaavat kysyntää maailmanlaajuisella lasiteollisuudella.

Autoteollisuuden LiDAR- ja ADAS-optiikka

Autonomisissa ja puoliautonomisissa ajoneuvoissa käytetään LiDAR-antureita (Light Detection and Ranging), jotka toimivat ensisijaisesti 905 nm:n ja 1550 nm:n aallonpituuksilla. Näiden järjestelmien suojaikkunat ja tarkennusoptiikka edellyttävät lasia, jolla on erinomainen NIR-läpäisykyky, autojen lämpötilavaihtelujen kestävyys (-40 °C - 105 °C) ja korkea pinnan kovuus kestääkseen tieroskaa. Väritön borosilikaatti optinen lasi ja AR-pinnoitettu K9-lasi ovat molemmat aktiivisesti arvioimassa tätä sovellusta, ja autojen optisen lasin markkinoiden ennustetaan kasvavan 18–22 % CAGR vuoteen 2030 asti .

Lisätyn ja virtuaalitodellisuuden aaltoputket

AR-kuulokkeiden aaltoputkioptiikka – ohuet lasilevyt, jotka ohjaavat projisoidut kuvat silmään täydellisen sisäisen heijastuksen kautta – edellyttävät lasia, jonka taitekerroin on yli 1,75, erittäin tasaista paksuutta suurilla levyillä ja poikkeuksellisen tasaista pintaa. Tämä työntää tavallista väritöntä optista lasia pidemmälle erikoistuneisiin korkean indeksin koostumuksiin, mutta lähtötason AR-sovelluksissa käytettävä aaltoputkisubstraattilasi perustuu edelleen tarkkuuskruunulasimuunnelmiin, jotka täyttävät tiukat paksuus- ja tasaisuusvaatimukset.

Aurinkosähkö- ja aurinkokeskittimen lasi

Ultravalkoinen väritön optinen lasi — valmistettu alle 0,01 %:n rautaoksidipitoisuudella — käytetään suojalasina korkean hyötysuhteen aurinkopaneeleille ja CSP-linssijärjestelmille. Tavallinen aurinkolasi läpäisee noin 91 % tulevasta valosta; ultravalkoinen optinen lasi painaa tämän 93–94 % , mikä tarkoittaa mitattavissa olevaa energian tuoton kasvua suurissa aurinkovoimaloissa. Teollisuuden arvioidaan kuluttavan yli 120 miljoonaa neliömetriä ultrakirkasta lasia vuosittain aurinkosähkösovelluksiin maailmanlaajuisesti.

Tutkakartta havainnollistaa selvästi optisen lasin valinnan perustavanlaatuisen kompromissin: kvartsilasi hallitsee UV-läpäisyä, lämmönkestävyyttä ja kemiallista kestävyyttä, mutta työstettävyyden ja kustannustehokkuuden pisteet ovat huonot äärimmäisen kovuutensa ja korkean sulamispisteensä vuoksi. K9- ja B270-lasit sitä vastoin ovat erittäin työstettyjä – ne voidaan hioa tarkasti, kiillottaa ja AR-pinnoittaa vakiooptisilla valmistuslaitteilla – mikä tekee niistä käytännöllisen valinnan valtaosaan näkyvän valon kuvantamissovelluksista. Järjestelmäsuunnittelijoiden on punnittava näitä kompromisseja sekä teknisiä vaatimuksia että tuotannon taloudellisuutta vastaan.

Tarkkuusoptisen lasin laatustandardit ja sertifikaatit

Tarkkuusoptisten lasikomponenttien hankinta edellyttää todennettavissa olevaa laatudokumentaatiota erityisesti säännellyillä aloilla, kuten lääketieteelliset laitteet, ilmailu ja puolustus. Seuraavat standardit säätelevät optisen lasin laatua eri markkinoilla:

Kun arvioidaan a läpinäkyvä optinen linssilasi Toimittajan, lääkinnällisten laitteiden valmistuksen ostajien tulee varmistaa ISO 10110 -dokumentaatiokyky ja ISO 9001 -sertifikaatti vähimmäisvaatimuksina. Puolustushankinnat lisäävät MIL-SPEC-yhteensopivuuden ja materiaalierän jäljitettävyysvaatimukset. Aurinkosähkö- ja elektroniikkasovelluksissa 3C-sertifiointi ja RoHS-yhteensopivuus ovat yhä enemmän vakiovaatimuksia loppupään OEM-asiakkailta.

Tietoja Nantong Xiangyang Optical Element Co., Ltd:stä

Nantong Xiangyang Optical Element Co., Ltd. perustettiin vuonna 1996, ja siitä on kasvanut tunnustettu korkean teknologian yritys Jiangsun maakunnassa, jolla on 10 000 neliömetriä tuotantolaitos. Ammattimaisena OEM:nä väritön optinen lasi toimittaja ja ODM:n värittömän optisen lasin tehdas Kiinassa, yritys on erikoistunut värillisen optisen lasin, värittömän optisen lasin sekä tasolasin silkkipainatuksen ja karkaisun tuotantoon ja käsittelyyn.

Yrityksen tuotteiden laatu kohtaa ISO 9001-2000 tuotteiden laatustandardeja ja sillä on 3C-laatujärjestelmän sertifiointi. Sen optisten komponenttien tuotantoosasto ylläpitää yli sata tyyppistä värillistä optista lasituotetta, jotka kattavat ultravioletti-, näkyvä-, lähi-infrapuna- ja infrapunaspektrialueet – ja ne tukevat sovelluksia optisissa instrumenteissa, lääketieteellisissä instrumenteissa, biokemiallisissa analysaattoreissa, ilmailussa, sotilasjärjestelmissä ja tieteellisissä tutkimuslaitoksissa.

Flat Glass Products -divisioona on erikoistunut lasin syväkäsittelyyn, silkkipainatukseen ja lasin karkaisuun, jota tukevat Saksasta, Japanista ja Sveitsistä hankitut automatisoidut tuotantolinjat ja tarkastuslaitteet. Xiangyang on sitoutunut olemaan ammattimaisin optisten lasikomponenttien ja lasin silkkipaino- ja karkaisuratkaisujen toimittaja – palvelemaan maailmanlaajuista asiakaskuntaa, jolla on luotettavat mukautusmahdollisuudet OEM- ja ODM-vaatimuksiin.
